Perforierte Pütting-Metallförderband-Masche des Loch-Edelstahl-316L

Spezifikationen des Metallplattenförderbandes

• Material:Kohlenstoffstahl, SS 201, SS 304, SS 316.
• Plattenstärke:0,8 mm, 1 mm, 1,2 mm, 1,5 mm, 2 mm, 2,5 mm, 3 mm.
• Pleueldurchmesser:5 mm, 6 mm, 8 mm, 10 mm, 12 mm.
• Stabteilung:19,05 mm, 25,4 mm, 31,75 mm, 38,1 mm, 50,8 mm, 76,2 mm.
• Kettenplattenbreite:200 mm bis 4.000 mm.
• Gürtellänge:individuell angepasst.
• Oberflächenbehandlung:feuerverzinkt, brüniert.

Produktvorteile

Förderband aus Edelstahl-Lochblech

1. Offene Netzkonstruktion für schnelle Entwässerung und freie Luftzirkulation

2. Flache Tragefläche

3. Leicht zu reinigen

Förderband aus Lochblech

Perforierte Platten werden mit durchgehend perforierten Kettenplatten kombiniert. Die Löcher auf der Oberfläche sorgen für eine hervorragende Wärmeableitungsleistung für den Transport von Produkten wie Keksen, Brot und anderen heißen Produkten. Durch Perforationen kann die Öffnung im Gürtel von null bis sehr groß variiert werden.

Lochblechförderbänder können in verschiedenen Mustern hergestellt werden. Sie können das passende Muster für Ihre Anwendung und detaillierte Einsatzbedingungen auswählen. Die Öffnung der perforierten Löcher kann individuell nach Ihren Wünschen gestaltet werden.

Konvexes Kettenplattenförderband.

Die Kettenplattenoberfläche wird in mehreren erhabenen runden Kugelformen mit unterschiedlichen Durchmessern hergestellt. Die erhabene oder konvexe Oberfläche sorgt für eine hervorragende Rutschfestigkeit und verhindert, dass Fördergüter auf den Boden fallen. Die konvexen Kettenplatten können zur Sortierung und zum Schutz mit Querleitblechen und Seitenplatten ergänzt werden.

1) Maschinen für Tiefkühlkost

2) Wärmebehandlungsmaschinen

3) Konservenmaschinen

4) Glasmaschinen

5) Meeresnahrungsmittelmaschinen

6) Chemische Maschinen
7) Maschinen für die Pulvermetallurgie

8) Allgemeine Fördermaschinen

9) Kontinuierliche Trocknungsmaschine

10) Spezielle Fördermaschinen





Förderbandmaterial	Edelstahldraht
Edelstahl-Förderbandstangenabstand (mm)	5 6 7 7 10 13 15 15 18 20 20 20 19
Drahtdurchmesser (mm)	1 1 1 1 1 2 2 2 3 3 3 2 3 5 5
Art der Schleifenkante	Einzel- und Doppelschleifenkanten
Spiralsteigung (mm)	30 30 30 30 30 30 40 50 60 100 130 150 300
Gesamtbreite (mm)	300-4200





Förderband aus Metallkettenplatten



perforiertes Lochförderband



perforiertes Lochförderband



KETTENRAD 32B-1 Z10



Rollenketten – ANSI, BS/DN, Korrosionsschutz und Befestigungsarten
Rollenketten sind wichtige Komponenten und Zubehörteile im gesamten Förderbandsystem. Sie werden in Kombination mit Rollenkettenrädern als Antriebssystem verwendet, um eine stabile und reibungslose Förderung und Übertragung zu gewährleisten. Wir können für Sie alle Arten von Rollenketten liefern. Schauen Sie sich einfach die folgende Einführung an und entscheiden Sie, welche für Sie geeignet ist. Die detaillierten Spezifikationen können Sie auf drei Arten erhalten:
Rollenketten nach ANSI-Standard sind die am häufigsten verwendeten Antriebsketten in den USA. Die Nitro ANSI-Ketten sind ein wahres Kraftpaket in Sachen Präzision und Qualität und für ein breites Anwendungsspektrum in vielen Branchen ausgelegt. Strenge Qualitätsstandards stellen sicher, dass jede Kette konsequent unseren Anforderungen an Festigkeit und Zuverlässigkeit entspricht. ANSI-Ketten sind in verschiedenen Ausführungen erhältlich, einschließlich mehrerer Stränge für Anwendungen mit höherem Leistungsbedarf.

Kettennummer	Tonhöhe	Innere Breite	Rollendurchmesser	Gesamtbreite	Stiftdurchmesser	Plattenhöhe	Plattendicke
#	P	b1	d1	L	d2	h2	T
25-1*	1/4	1/8	0,130	0,311	0,091	0,228	0,030
35-1*	3/8	3/16	0,200	0,488	0,141	0,346	0,050
40-1	1/2	5/16	0,312	0,653	0,156	0,469	0,060
41-1	1/2	1/4	0,306	0,541	0,141	0,390	0,050
50-1	5/8	3/8	0,400	0,815	0,200	0,585	0,080
60-1	3/4	1/2	0,469	1.020	0,234	0,709	0,094
80-1	1	5/8	0,625	1.287	0,312	0,949	0,125
100-1	1-1/4	3/4	0,750	1.590	0,375	1.188	0,156
120-1	1-1/2	1	0,875	1.980	0,437	1.425	0,187
140-1	1-3/4	1	1.000	2.141	0,500	1.663	0,219
160-1	2	1-1/4	1.125	2.551	0,562	1.889	0,250
180-1	2-1/4	1-13/32	1.406	2.866	0,687	2.047	0,281
200-1	2-1/2	1-1/2	1.562	3.161	0,781	2.375	0,312
240-1	3	1-7/8	1.875	3.760	0,937	2.791	0,375

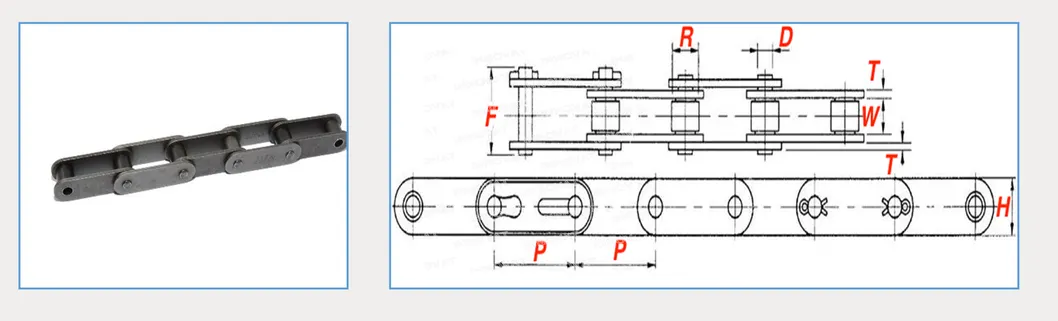

Die Rollenkette ist mit Gliedern ausgestattet, die doppelt so lang sind wie bei Standard-Rollenketten. Sie ist für lange Fahrten und Anwendungen mit niedriger bis mittlerer Geschwindigkeit konzipiert und verwendet Kettenräder mit mindestens 24 Zähnen. Sie wurden mit dickeren Seitenplatten hergestellt, um höhere Arbeitslasten als Standardketten bewältigen zu können. Mit einer robusteren Seitenplatte behalten schwere Rollenketten ihre Festigkeit und Stabilität über längere Zeiträume.

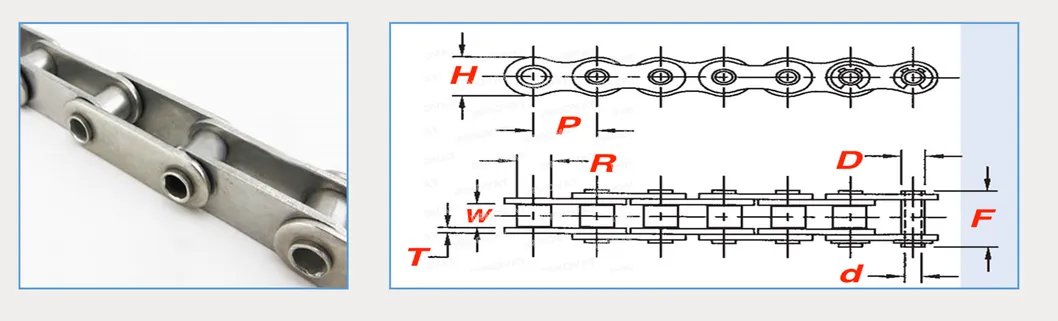

Eine Hohlbolzen-Rollenkette ist im Wesentlichen dasselbe wie eine Standard-Rollenkette, nur mit „Hohlbolzen“. Dies verringert nicht nur das Kettengewicht, sondern gibt Ihnen auch die Möglichkeit, verlängerte Stifte für den Produkttransport durch die Kette zu stecken. Viele Anwendungen umfassen: Bäckereien, Hängeförderer, Aufzüge, Geflügel, Landwirtschaft und eine Vielzahl anderer Anwendungen.

Größe	Tonhöhe (P)	(W)	(R)	(D)	(D)	Hohlstiftlänge	(F)	(H)	(T)	Gewicht
40 PS	0,500"	0,313"	0,312"	0,221"	0,157"	0,689"	0,689"	0,472"	0,059"	0,35 Pfund/ft
50 PS	0,625"	0,375"	0,400"	0,283"	0,202"	0,854"	0,854"	0,591"	0,079"	0,58 Pfund/ft
60 PS	0,750"	0,500"	0,469"	0,333"	0,236"	1,055"	1,055"	0,713"	0,094"	0,81 Pfund/ft
80 PS	1.000"	0,625"	0,625"	0,449"	0,318"	1,276"	1,276"	0,950"	0,125"	1,46 Pfund/ft

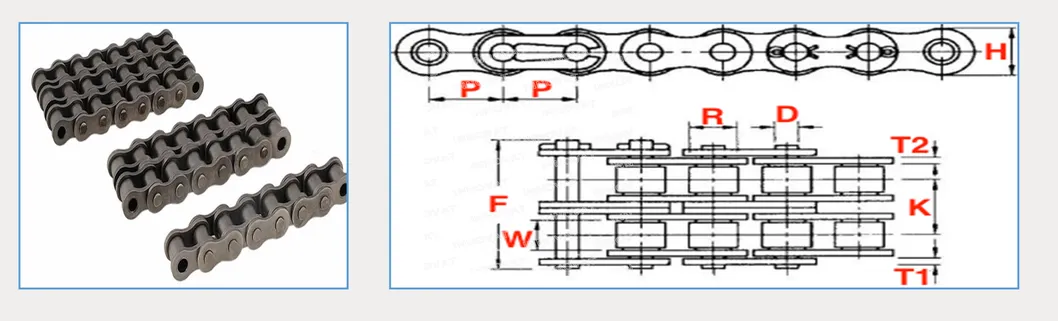

Mehrsträngige Rollenketten sind so konzipiert, dass sie um mehrere Glieder stärker sind als die ANSI- oder metrischen Äquivalente. Ein Beispiel wäre die Doppelrollenkette Nr. 80-2, die „doppelt“ so stark ist wie die Einzelkette ANSI 80-1. Unsere mehrsträngigen Rollenketten überzeugen mit branchenführenden Zugfestigkeiten und Leistungsfaktoren. Wir liefern Rollenketten mit bis zu zwölf (-12) Strängen und sind sicher, dass wir die mehrsträngige Rollenkette für Ihre Anwendung haben. Darüber hinaus liefern wir korrosionsbeständige mehrsträngige Rollenketten aus Edelstahl, Nickel und beschichtet sowie mehrsträngige Kettenräder.

Größe

Tonhöhe (P)

(K)

(W)

(R)

(D)

(F)

(T1)

(T2)

(H)

Gewicht (LBS/FT)

04B-2

0,236"

0,217"

0,110"

0,158"

0,073"

0,524"

--

--

0,197"

0,154

05B-2

0,315"

0,222"

0,118"

0,197"

0,091"

0,571"

--

--

0,280"

06B-2

0,375"

0,403"

0,225"

0,250"

0,129"

0,941"

0,039"

0,051"

0,323"

0,496

08B-2

0,500"

0,548"

0,305"

0,335"

0,175"

1.260"

0,059"

0,059"

0,469"

0,872

10B-2

0,625"

0,653"

0,380"

0,400"

0,200"

1,457"

0,059"

0,059"

0,579"

1.127

12B-2

0,750"

0,766"

0,460"

0,475"

0,225"

1,697"

0,071"

0,071"

0,634"

1.529

16B-2

1.000"

1,255"

0,670"

0,625"

0,326"

2,756"

0,126"

0,157"

0,819"

3.433

20B-2

1.250"

1,435"

0,770"

0,750"

0,401"

3,169"

0,138"

0,177"

1,024"

5.076

24B-2

1.500"

1,904"

1.000"

1.000"

0,576"

4,217"

0,197"

0,236"

1,224"

9.321

28B-2

1.750"

2,345"

1.220"

1.100"

0,626"

5,083"

--

--

1,457"

11.09

32B-2

2.000"

2,305"

1.220"

1.150"

0,701"

5,102"

--

--

1,662"

14.029

40B-2

2.500"

2,846"

1.500"

1.550"

0,901"

6,358"

--

--

2,083"

21.378

48B-2

3.000"

3,599"

1.800"

1.900"

1,151"

7,803"

--

--

2,512"

33.4

56B-2

3.500"

4,197"

2.100"

2,125"

1,351"

9,039"

--

--

3,063"

46.765
