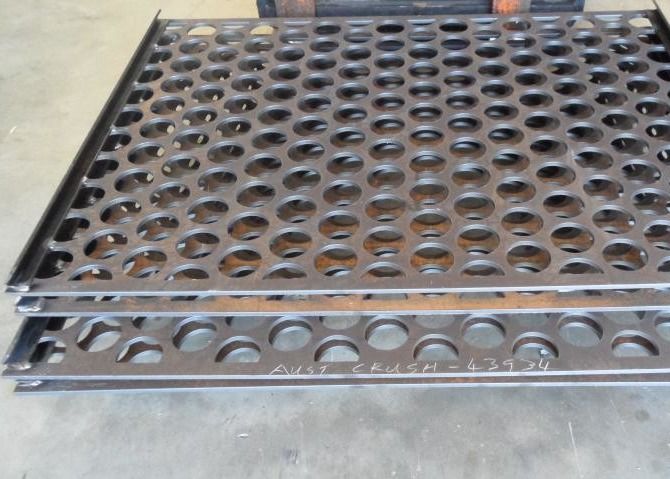

Härte NM Stahl Metall-Punktplatte Screening

SchlagplattenmaschenSie sind das primäre Screening-Material in zerkleinertem Gestein. Sie werden auch zum Scalping-Screening verwendet. Sie werden einem rauen, schweren Screening standhalten und halten daher länger als die meisten anderen Screening.Produkte sind anspruchsvolle Umwelt.

1Perforierte Schwingschirme - Normen
Menge - Angabe der Anzahl der Perforierten Bildschirmplatten der gleichen Dicke, Breite, Länge, Perforation und Balken.

2. Dicke - in Zoll oder Messzahl angeben.

● 1. Stahl - Verwenden Sie die US-amerikanische Tabelle Std. Ga.

● 2. Edelstahl - Verwenden Sie den US-amerikanischen Std. Ga.

● 3. Monel - Verwenden Sie die Tabelle der US-amerikanischen Städte.

● 4. Messing, Kupfer, Muntz Metall und Aluminium - Verwenden Sie B&S Ga. Tabelle.

3. Metalltyp - Angabe der gewünschten Metallart. Stahlplatte: mindestens 0,20 C und mindestens 0,40 Mn. Abrasionsbeständige (AR) Stahlplatte; ein Min. von 0,35 C und ein Min. von 1,20 Mn.

4. Breite - Die "Breite" ist die Dimension im rechten Winkel zum Stromfluss des Materials. Geben Sie die Gesamtbreite an. Wenn Hakenflansche erforderlich sind, geben Sie an: "Breite (außerhalb der Hakenflanschen gemessen)." Toleranz der Breite: plus 0" minus 1/4".

5. Länge - Die "Länge" ist die Dimension der Perforierten Bildschirmplatte, die parallel zum Strom des zu schirmenden Materials ist. Geben Sie die Gesamtlänge an. Toleranz der Bildschirmlänge:Plus 0" minus 1/4".

6. Perforation Größe und Form - Klicken Sie hier, um die verfügbaren Perforationen zu sehen.

7. Anordnung der Perforationen - Standard ist die Stufenanordnung (600 Muster).

8. Stangen - Die "Stäbe" ist das Metall zwischen den Perforationen und wird an der Stelle gemessen, an der die Perforationen am nächsten sind.

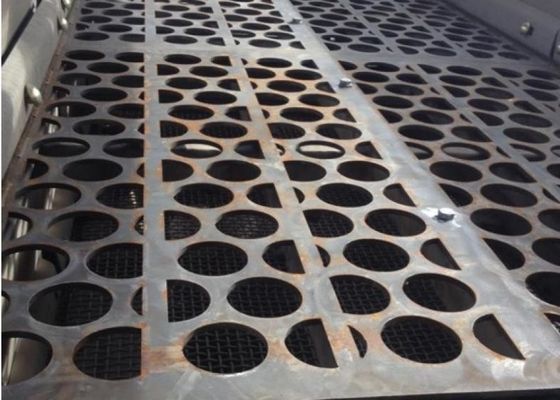

9. Verfahren zur Befestigung von perforierten Bildschirmplatten an vibrierenden Bildschirmen:

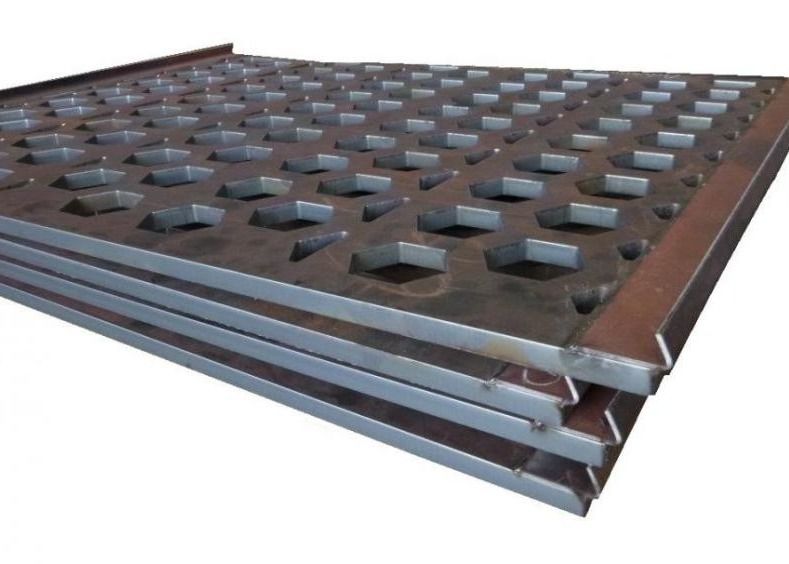

● 1. Hakenflügel - Für Standard-Schirmschirme mit Spannungsschwingungsanlage geben Sie "Hakenflügel" an.

● 2. an den Rahmen des Schwingschirms geschraubt -

● 3. Die Perforationsschirmplatte ist zu verschrauben, schicken Sie eine Skizze mit Angabe der Lage, Größe und Art der Schraubenlöcher ein.

● 4. Auch die Breite der leeren Randflächen an den Seiten und an den Enden der Perforierten Bildschirmplatte ist anzugeben.

10. Krönte Bildschirme - Wenn eine Bildschirmplatte "krönt" werden soll, ist die Höhe der Krone an der Mittellinie anzugeben.die Standardkrone für Bildschirme mit einer Dicke von 1/16" und schwerer wird wie folgt ausgestattet sein:: Für 3' oder 4' breite Schwingschirme -1/2" Krone. Für 5' breite Schwingschirme -3/4" Krone. Für 6' breite Schwingschirme und breitere -1" Krone.

11. Weitere Informationen:

● 1. Bei Schlittenperforationen - Geben Sie an, ob die Länge des Schlitzes parallel zur Breite oder Länge der Perforierplatte ist.

● 2. Geben Sie an, ob der Bildschirm zur Verteilung oder Verzögerung des Materialflusses "korrigiert" werden soll.

● 3. Bei Bildschirmen, bei denen "Schiebebarren" erforderlich sind, um übergroße Materialien abzuziehen, geben Sie die Größe und den Standort der Bar an.

12. Klemmstangen (Skirte) - können als Standardartikel oder nach Ihren Anforderungen mit oder ohne runde oder quadratische Löcher geliefert werden.

Material:

Wir bieten eine breite Palette von Lochplatten an, entweder durchbohrt oder mit Plasmaprofil aus mildem und rostfreiem Stahl.

Grenztypen:

mit 45/60° gefalteter leichter Stahlplatte oder rostfreier Stahlplatte nahtlos geschweißt

Perforierte Drehbildschirme - Normen
Menge - Geben Sie die Anzahl der erforderlichen Bildschirmsektionen an (siehe Abbildung oben).

Stärke - in Zoll oder Messzahl angeben.

Stahl - U.S. Std. Ga. Tabelle überarbeitet 11/42.

Monel - US Std. Ga. Tabelle

Edelstahl - US Std. Ga. Tabelle

Messing, Muntz, Aluminium - B&S Ga. Tabelle

Metalltyp - Geben Sie die gewünschte Metallart an. Stahlplatte: mindestens 0,20 C und mindestens 0,40 Mn. Abrasionsbeständige (AR) Stahlplatte: mindestens 0,35 C und mindestens 1,20 Mn.

Durchmesser - Geben Sie den exakten Außendurchmesser oder den exakten Innendurchmesser des Perforationsschirms in Zoll an.

Länge - Geben Sie die Länge des Bildschirmbereichs an (siehe Abbildung oben). Toleranz der Länge des Bildschirms: plus 0" minus 1/4".

Perforierte Größe und Form - Siehe Seite 4 für die verfügbaren Perforationen.

Anordnungen der Perforationen - Die Stufenanordnung (600-Muster) ist Standard für Perforate Screen Plate, wenn sie auf drehbaren Bildschirmen verwendet wird.

Stab - Der "Stab" ist das Metall zwischen den Perforationen und wird an dem Punkt gemessen, an dem die Perforationen am nächsten sind.

Segmente - Geben Sie die Anzahl der Segmente für jeden Abschnitt an (siehe Bilder oben).

Methode zur Montage von Perforierplattensegmenten zur Herstellung von Sektionen und/oder Zylindern

Hintern - nicht befestigt.

Hintern-Gelenke - Standard-Clips.

Hintern-Gelenke - Standard-Gurt.

Hüftgelenke - Das Std. Hüftgelenk ist 11/2 "zu 2" (minimal 11/2").

Weitere Angaben - Falls Schraublöcher für die Montage an einem Rahmen oder spezifischen Rändern erforderlich sind, eine Skizze vorlegen.

Wenn Schlittenperforationen erforderlich sind und die Anordnung der Schlitze wichtig ist,Angabe, ob die Längenmaße der Schlitze parallel zur Länge des Bildschirmbereichs oder parallel zum Umfang des Bildschirmbereichs liegen.
