ASTM A36 Standard Stahlgitterplatte WB325/2 galvanisiert

ASTM A36 Standard-Stahlgitterplatte WB325/2 verzinkt ​

Stahlgitter sind ein wesentlicher Strukturbestandteil vieler Gebäude, insbesondere in Gewerbe- und Industrieräumen. Stahlgitter sind speziell für Anwendungen mit hoher Belastung und hoher Beanspruchung konzipiert, wie z. B. Gehwege, Treppen, Plattformen und Zwischengeschosse. Stahlgitter sind sicherer, halten länger und sehen besser aus als alle anderen Optionen für den Belag von Industrie- und Gewerberäumen.
Bitte nehmen Sie Kontakt mit uns auf, wenn Sie Stahlgitter benötigen.

Es gibt drei Arten von feuerverzinkten Stahlgittern: einfache Stahlgitter, gezackte Stahlgitter und Stahlgitter mit I-Profil.

Sie werden häufig für Plattformen aus Stahlkonstruktionen, Treppenstufen, Gehwege, Abflüsse und Brunnenabdeckungen usw. verwendet. Wir können Stahlgitter in Standard- und Sonderformen nach den Anforderungen des Kunden entwerfen und herstellen.

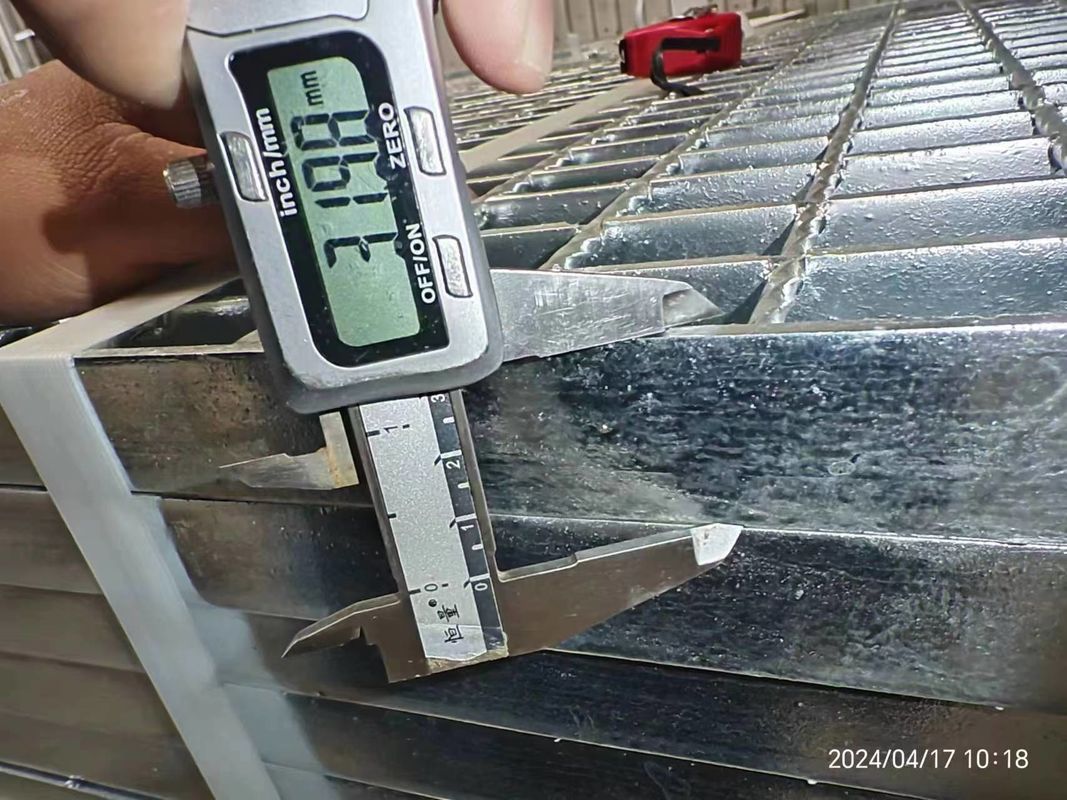

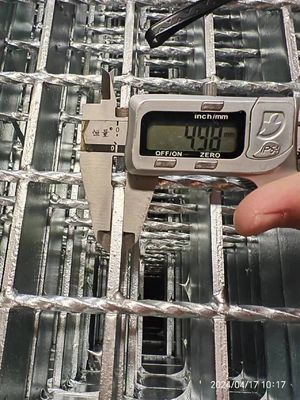

.Stahlgitterplatte WB325/2, verzinkt, hergestellt nach ASTM A36-Standard

Maße: Breite 1500mm, Länge 6000mm
Tragstabmaß (Höhe x Dicke): 32x5mm
Tragstababstand: 40mm
Querstangenabstand: 50mm

Standard-Gitterrostplatten aus Weichstahl 6 m × 1 m

• Maße:Platten mit den Abmessungen 6 m x 1 m.
• Stellplatzgröße:30 mm × 50 mm.
• Tragende Stangen:30 mm × 3 mm.
• Querstreben:15 mm × 3 mm.
• Beschichtung:85 Mikron heißtief verzinkt.
• Mit Befestigungsschellen aller Art.

Verzinktes Gitter 6m × 1m Querschnitt 25 × 5 mm

• Elektrogeschmiedet – Drahtverdrillung.
• Galvanisiertes Gewebe 30 × 94, Maschenweite 70 Mikron.

Feuerverzinkte Stahlgitterroste - B404/41/50SG

• B404/41/50SG offenes Ende.
• BB: 40 × 4 mm, CB: 6 mm gedreht, Masche: 41,275 × 50 mm.
• Tafel:5850 × 913 mm.
• Gezähnt.

Feuerverzinkte Stahlgitterroste - B355/41/50SG

• B355/41/50SG offenes Ende.
• BB:35 × 5 mm, CB: 6 mm gedreht, Masche: 41,275 × 50 mm.
• Tafel:5850 × 913 mm.
• Gezähnt.

Feuerverzinkte Stahlgitterroste - B354/41/50SG

• B354/41/50SG offenes Ende.
• BB:35 × 4 mm, CB: 6 mm gedreht, Masche: 41,275 × 50 mm.
• Tafel:5850 × 913 mm.
• Gezähnt.

Feuerverzinkte Stahlgitterroste - B254/41/50SG

• B254/41/50SG offenes Ende.
• BB:25 × 4 mm, CB: 6 mm gedreht, Masche: 41,275 × 50 mm.
• Tafel:5850 × 913 mm.
• Gezähnt.

Gitterrost rutschhemmend CS 50 mm × 5 mm 8 mm
Gitterrost, Oberfläche rutschhemmend (antirutschfest), Material Kohlenstoffstahl, Materialnorm ASTM A 1011 CS TYP B, TYP G2, Fertigungsnorm ANSI/NAA MM 531, Plattenabmessung (Höhe × Dicke) 50 mm × 5 mm, Gitterrostabmessung (Breite × Länge) 910 mm × 3050 mm, Abstand zwischen Platten 30 mm, Abstand zwischen Stäben 50 mm, Stabdurchmesser 8 mm, Beschichtung galvanisiert/kalt 600gzn/m², ASTM 123.

GI-Gitterrost ASTM A36 600 mm breit x 6 m lang

• Größe:40 × 5 mm dicker Flachstab (ungezahnte Ausführung) mit Standard-Querstab.
• Tonhöhe:30 × 100 mm.
• Grad:: ASTM A36.
• Beenden:feuerverzinkt mit 80 Mikron.

GI-Gitterrost 110 mm × 45 mm Loch

• Größe:25 mm × 2,50 mm – Dicke der Flachstange.
• Lochgröße:110 mm × 45 mm.
• Standardbreite:900 mm.
• Länge:5950 mm.
• Gewicht:68 kg/mtr.

Q235 I-Profil-Gitterrost aus feuerverzinktem Stahl

• Spezifikation:I-Stab-Gitter, Größe: 508 mm (B) x 995 mm (L), Material Q235.
• Tragstabhöhe:55 mm × 494 mm Länge.
• Tragstababstand:35,3 mm.
• Tragstab:7 mm (Oberseite und Ende) / 4 mm (Bauch).
• Querstab 8 mm × 8 mm × 995 mm Länge, Mittenabstand 100 mm, 5 Stück/Gitter.
• Endplatte, Flachstange, 7 mm × 55 mm (Höhe) × 995 mm Länge.
• Feuerverzinkung.
• Verpackung:Bündel/Holzpalette.

Feuerverzinkter Stahlgitterrost gezahnt nach BS 4592

• STM-GSGR-001.
• Feuerverzinkt, gezahnt gemäß BS 4592.
• Größe 19 Fuß × 3 Fuß, rechteckiges Muster mit sechseckigen oder quadratischen gedrehten Querstäben.
• Größe der Tragstäbe:40 mm × 5 mm gezahnt.
• Abstand zwischen den Tragstäben:30 mm, alle 100 mm durch 8 mm Sechskant-Drahtstab miteinander verbunden.
• Die Oberseite der Tragstäbe muss gezahnt sein.
• Gitterrostplatten müssen feuerverzinkt sein (mindestens 460 g/m²)².
• Gitterrost geeignet für max. Spannweite 67" für 1/4" Durchbiegung bei gleichmäßiger Einlastung von 6,6 kn/m².
• Die Gitterstäbe müssen ein geschlossenes Ende haben.

Gitterroststab feuerverzinkt glatte Oberfläche

• Größe:100 cm B x 160 cm L.
• Gitterroste.
• Glatte Oberfläche, an beiden Enden gebändert.
• Flachstangengröße:25 mm × 5 mm.
• Abstand der Laststäbe:30 mm.
• Abstand zwischen kurvenreichen Straßen:100 mm.
• Lastbalkenspanne:1600 mm.
• Breite:995 mm.
• Oberflächenbehandlung: feuerverzinkt.

ASTM A36 verzinkte Gitterroste, offener Typ

• Material:ASTM A36, verzinkter offener Gitterrost 25 x 5 mm, Tragstäbe im Abstand von 30 mm.
• Mit rutschsicheren Querstäben (Ø 9,5 mm) bei 100 mm Anpressdruck im Rechteckmuster.

Feuerverzinkter ST37 Stahlgitterrost

• Tragstababstand:34 mm.
• Abstand der Querlatten:34 mm.
• Querträgerdicke:5 mm.
• Tragstabdicke:4 mm.
• Höhe:50 mm.
• Gitterrostplatten 6000 mm x 1000 mm.

Gitterrost aus verzinktem Stahl, Oberfläche rutschhemmend (antirutsch)

• Material Kohlenstoffstahl, Materialnorm ASTM A 1011 CS Typ B.
• Plattenmaße (Höhe x Dicke) 1-1/4 x 3/16 Zoll.
• Gitterrostmaß (Breite × Länge) 36 × 120 Zoll.
• Abstand zwischen den Platten: 1-3/16 Zoll.
• Abstand zwischen den Stangen 4 Zoll, Stangendurchmesser 1/4 Zoll.
• Beschichtung verzinkt ASTM A123 605gm/m².

Gitterrost, Oberfläche glatt, Material Kohlenstoffstahl

• Werkstoffnorm ASTM A 1011 CS Typ B.
• Herstellungsstandard ANSI/NAA MM MBG-531.
• Plattenmaße (Höhe x Dicke) 1 x 3/16 Zoll.
• Gitterrostmaß (Breite × Länge) 24 × 120 Zoll.
• Abstand zwischen den Platten: 1-3/16 Zoll.
• Abstand zwischen den Stangen 4 Zoll, Stangendurchmesser 1/4 Zoll.
• Beschichtung verzinkt, ASTM A 123 605 g/m².

Gitterrost, Material Stahlgitter, Typ Panorama, Sägezahn-Design

• Plattenmaß (Höhe × Dicke) 25 × 3 mm.
• Gitterrostmaß (Breite x Länge) 170 x 247,5 cm.
• Plattenabstand 60 mm, Stegabstand 130 mm.
• Beschichtung verzinkt.

Gitterrost aus verzinktem Stahl - Kohlenstoffstahl ASTM A36

• Materialien:Kohlenstoffstahl ASTM A36.
• Beschichtung:verzinkt.
• Horizontale Breite:1020 mm.
• Längengrad:6000 mm.
• Höhe:90 mm.
• Dicke:3 mm.
• Abstand der senkrechten Striche:30 mm.
• Abstand der Querstrebe:60 mm
• Durchmesser der verdrehten Stange:6 mm.

Feuerverzinkter Gitterrost Q235B, Maschenweite 30 × 100 mm

• Material:Q235B.
• Gittergewebe:30 × 100 mm.
• Tragstab:30 × 5.

Schwere verzinkte Gitterroste - Maschenweite 41 × 100 mm

• Feuerverzinkte Gitterroste, schwere Qualität.
• Tragstab 30 × 5 mm.
• 6 mm quadratischer, gedrehter Querstab.
• Gittergewebe:41 × 100 mm.
• Panelgröße:1 m × 6 m.
• Material:A36/S 275 JR.
• HDG gemäß BS729 oder BS EN 1461.

Feuerverzinkte Gitterroste, schwere Qualität - Maschenweite 30 × 50 mm

• Tragstab 30 × 5 mm.
• 6 mm quadratischer, gedrehter Querstab.
• Gittergewebe:30 × 50 mm.
• Panelgröße:1 m × 6 m.
• Material:A36/S 275 JR.
• HDG gemäß BS729 oder BS EN 1461.

Verzinkter Gitterrost - Maschenweite 41 × 100 mm

• Größe:6000 mm × 1000 mm.
• Rahmenleiste:30 × 3 mm.
• Tragstab:3 × 3 mm, Abstand 41 mm.
• Querstrebe:6 mm SQ, gedreht, C/C 100.
• Beenden:Feuerverzinkung.

HDG-Stahlgitter

• Typ G35 × 3/40/50, Größe 5800 × 1003 mit geschlossenen Enden.
• Typ G35 × 3/30/40, Größe 5800 × 1003 mit geschlossenen Enden.

Gitterrost Weichstahl feuerverzinkt ASTMA123

• Länge = 6000 mm.
• Breite = 1000 mm.
• Tragstab = 25 mm × 3 mm.
• Querstrebe = 5 – 6 mm gedrehte Stange.
• Lagerabstand = 60 mm (Mitte zu Mitte).
• Abstand der Querstangen = 100 mm (Mitte zu Mitte).
• Keine gezackte Oberfläche, Weichstahl JISG3101, Verarbeitung mit Feuerverzinkung ASTMA123.

HDG MS-Gitterroste: 2000 mm lang x 500 mm breit

• Hauptleiste:MS Flach – 40 × 5 mm
• Querstrebe:MS Flach – 25 × 5 mm
• Abstand zwischen den Hauptstäben – 30 mm c/c.
• Abstand zwischen den Querstangen: 100 mm c/c.
• Alle Stahlmaterialien müssen A36 entsprechen.
