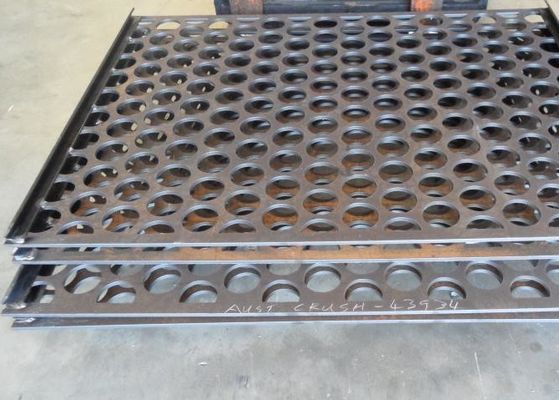

NM300 Stahl-Metall-Punch-Platte-Screening Kaltgewalzte Edelstahlplatte mit rundem Lochmuster

Lochblech Masche ist das primäre Siebmaterial in gebrochenem Gestein. Auch für das Scalping-Sieben verwendet. Sie halten rauen, schweren Siebungen stand und halten somit länger als die meisten anderen Siebe. Produkte in anspruchsvoller Umgebung.


1. Perforierte Vibrationssiebe - Standards
Menge - Geben Sie die Anzahl der perforierten Siebplatten gleicher Dicke, Breite, Länge, Perforation und Stege an.

2. Dicke - Geben Sie die Dicke in Zoll oder der Blechmaßnummer an.

● 1. Stahl - Verwenden Sie die U.S. Std. Ga. Tabelle.

● 2. Edelstahl - Verwenden Sie die U.S. Std. Ga. Tabelle.

● 3. Monel - Verwenden Sie die U.S. Std. Ga. Tabelle.

● 4. Messing, Kupfer, Muntz-Metall & Aluminium - Verwenden Sie die B&S Ga. Tabelle.

3. Metalltyp - Geben Sie die Art des benötigten Metalls an. Stahlplatte: Mindestens 0,20 C und mindestens 0,40 Mn sind zu verwenden. Abriebfeste (AR) Stahlplatte; mind. 0,35 C und mind. 1,20 Mn.

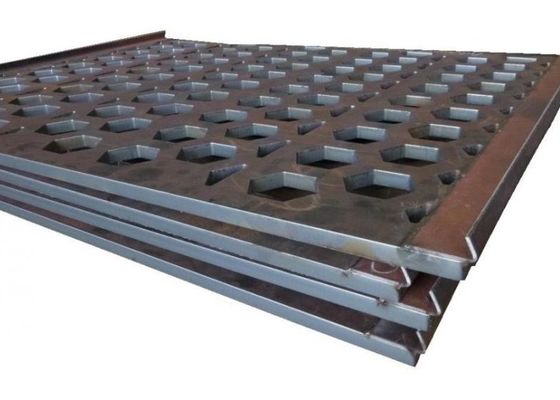

4. Breite - Die "Breite" ist die Abmessung rechtwinklig zur Materialströmung. Geben Sie die Gesamtbreite an. Wenn Hakenflansche erforderlich sind, geben Sie an: "Breite (gemessen außerhalb der Hakenflansche)." Toleranz der Breite: plus 0" minus 1/4".

5. Länge - Die "Länge" ist die Abmessung der perforierten Siebplatte, die parallel zur Materialströmung verläuft, die gesiebt wird. Geben Sie die Gesamtlänge an. Toleranz der Sieblänge: plus 0" minus 1/4".

6. Perforationsgröße & -form - Klicken Sie hier für verfügbare Perforationen.

7. Anordnung der Perforationen - Versetzte Anordnung (600 Muster) ist Standard. Perforationen sind normalerweise in Richtung der Materialströmung versetzt.

8. Stege - Der "Steg" ist das Metall zwischen den Perforationen und wird an der Stelle gemessen, an der die Perforationen am nächsten beieinander liegen. Geben Sie die Breite des Stegs an.

9. Methode zur Befestigung der perforierten Siebplatte an Vibrationssieben:

● 1. Hakenflansche - Für Standard-Vibrationssiebe vom "Spannungstyp" geben Sie "Hakenflansche" an (hier klicken).

● 2. An Rahmen des Vibrationssiebs geschraubt - Wenn die

● 3. Perforierte Siebplatte verschraubt werden soll, reichen Sie eine Skizze mit Angabe von Position, Größe und Art der Schraubenlöcher ein.

● 4. Geben Sie auch die Breite der unbedruckten Ränder an den Seiten und den Enden der perforierten Siebplatte an.

10. Gewölbte Siebe - Wenn eine Siebplatte "gewölbt" werden soll, geben Sie die Höhe der Wölbung an, gemessen an der Mittellinie. Sofern nicht anders angegeben, wird die Standardwölbung für Siebe mit einer Dicke von 1/16" und mehr wie folgt geliefert: Für 3' oder 4' breite Vibrationssiebe -1/2" Wölbung. Für 5' breite Vibrationssiebe -3/4" Wölbung. Für 6' breite Vibrationssiebe und breiter -1" Wölbung.

11. Sonstige Informationen:

● 1. Für geschlitzte Perforationen - geben Sie an, ob die lange Abmessung des Schlitzes parallel zur Breite oder Länge der perforierten Siebplatte verläuft.

● 2. Wenn das Sieb "gewellt" werden soll, um den Materialfluss zu verteilen oder zu verzögern, geben Sie dies an.

● 3. Für Siebe, die "Gleitstege" zum Abscheiden von Überkorn benötigen, geben Sie die Steggröße und -position an. Geben Sie Marke, Modell und Größe des Vibrators an.

12. Klemmleisten (Schürzen) - Können als Standardartikel oder kundenspezifisch nach Ihren Anforderungen mit oder ohne runde oder quadratische Löcher geliefert werden.

Material:

Wir können eine große Auswahl an Lochblechen anbieten, entweder gestanzt oder plasma profiliert in Weichstahl und Edelstahl.

Kantentypen:

nahtlos geschweißt mit 45/60 Grad gefalteter Weichstahlplatte oder Edelstahlplatte

Perforierte Rotationssiebe - Standards
Menge - Geben Sie die Anzahl der benötigten Siebabschnitte an (siehe Abbildung oben).

Dicke - Geben Sie die Dicke in Zoll oder der Blechmaßnummer an.

Stahl - U.S. Std. Ga. Tabelle überarbeitet 11/42.

Monel - U.S. Std. Ga. Tabelle

Edelstahl - U.S. Std. Ga. Tabelle

Messing, Muntz, Aluminium - B&S Ga. Tabelle

Metalltyp - Geben Sie die Art des benötigten Metalls an. Stahlplatte: Mindestens 0,20 C und mindestens 0,40 Mn sind zu verwenden. Abriebfeste (AR) Stahlplatte: mind. 0,35 C und mind. 1,20 Mn.

Durchmesser - Geben Sie den genauen Außendurchmesser oder den genauen Innendurchmesser des perforierten Siebabschnitts in Zoll an.

Länge - Geben Sie die Länge des Siebabschnitts an (siehe Abbildung oben). Toleranz der Länge des Siebs: plus 0" minus 1/4".

Perforierte Größe & Form - Siehe Seite 4 für verfügbare Perforationen.

Anordnung der Perforationen - Versetzte Anordnung (600 Muster) ist Standard für perforierte Siebplatten, wenn sie auf Rotationssieben verwendet werden.

Stege - Der "Steg" ist das Metall zwischen den Perforationen und wird an der Stelle gemessen, an der die Perforationen am nächsten beieinander liegen. Geben Sie die Breite des Stegs an.

Segmente - Geben Sie die Anzahl der Segmente für jeden Abschnitt an. (Siehe Abbildungen oben).

Methode zur Montage von perforierten Siebplattensegmenten zur Herstellung von Abschnitten und/oder Zylindern

Stoßverbindungen - Nicht befestigt.

Stoßverbindungen - Standardclips.

Stoßverbindungen - Standardbänder.

Überlappungsverbindungen - Die Standard-Überlappungsverbindung beträgt 11/2" bis 2" (Mindestüberlappung 11/2").

Sonstige Informationen - Wenn Schraubenlöcher zur Montage am Rahmen oder bestimmte Ränder erforderlich sind, reichen Sie eine Skizze ein.

Wenn geschlitzte Perforationen erforderlich sind und die Anordnung der Schlitze wichtig ist, geben Sie an, ob die lange Abmessung der Schlitze parallel zur Länge des Siebabschnitts oder parallel zum Umfang des Siebabschnitts verläuft.
