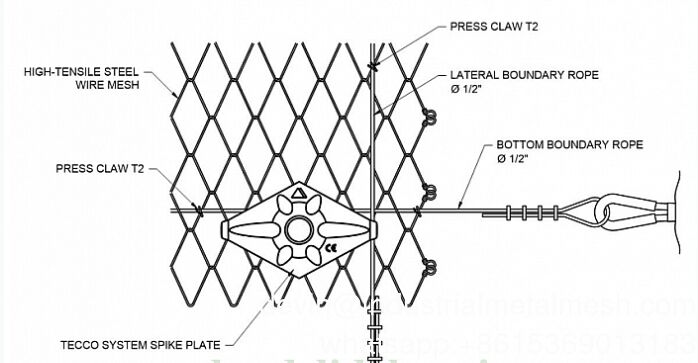

Komponenten des TECCO-Systems G65/4

hochspannungsfähige TECCO-Netzkomponente

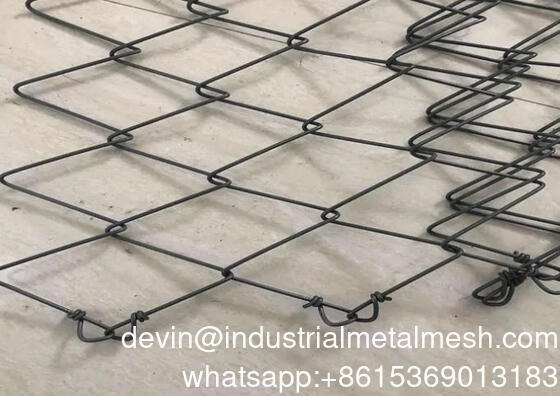

• Tecco-Gitter.Hauptbestandteil des hochspannbaren Tecco-Gitternetzes aus hochspannendem Stahl für das Fallschutzsystem Slope Rock.Sie besteht aus hochfestem Stahldraht und weist eine ausgezeichnete Korrosionsbeständigkeit auf.Die Zugfestigkeit von 1770 N/m2 bietet maximalen Schutz für die Steigung und die Menschen.
• Stahlanker.Der Stahlanker besteht aus verformtem Stahlbalken mit einem Durchmesser von 25 mm. Er wird hauptsächlich zur Befestigung des hochspannungsfähigen TECCO-Gitters an den Fels- oder Bodenhängen verwendet.Es kann die gesamte Stabilität der Steigung und tecco Mesh liefern.
• Spitzenplatte.Die Spitzenplatte wird üblicherweise mit Nägeln verwendet, um das hochspannfähige TECCO-Netz fest an den Hang zu befestigen.Die Klauen machen die Spitze Platte eine stabilere und feste Struktur.
• Boden- oder Felsnagel.Verwenden mit Spikeschiene zum Festmachen des hochspannungsfähigen TECCO-Gitter auf dem Berg.Höhe Zugfestigkeit und solide Struktur sorgen für eine lange Lebensdauer und einen guten Zustand.
• Clips.Die Clips werden verwendet, um das benachbarte hochspannbare TECCO-Netz fest zu verbinden.
• Nähseil.Es wird zum Anschließen der benachbarten TECCO-Maschen verwendet. Und die Verbindung ist häufig überlappend. Es kann verwendet werden, um die Clips zu ersetzen.
• Grenzseil.Durch das hochspannbare TECCO-Netz gehen und anschließend an den Anker befestigt werden, um ein hochspannendes TECCO-Netz und die Stabilität des Systems zu gewährleisten.


1. Typ: hochfester Stahldraht

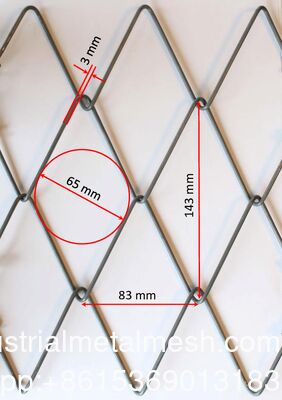

2. Maschenform: Rhomboid
3. Drahtdurchmesser: 4 mm
4. Maschendiagonale Abmessungen: 3,27 x 5,43 Zoll (83 x 138 mm) mit einer Variabilität von +/- 3%
5. Maschenbreite: 2,56 Zoll (65 mm) mit einer Variabilität von +/- 3%
6. Gesamtmaschenhöhe: 0,59 Zoll (15 mm) mit einer Variabilität von +/- 10%
7. Maschenfreiheit: 0,28 Zoll (7 mm) mit einer Variabilität von +/- 10%
8. Zugfestigkeit: ≥ 256 ksi (≥ 1765 MPa)
9. Korrosionsschutz: GEOBRUGG SUPERCOATING® (aus 95% Zink und 5% Aluminium)
10. Lastkapazität und mechanische Eigenschaften: 10. Zugfestigkeit des Masches: ≥ 17,1 Kips/ft (≥ 250 kN/m)
11. Lagerwiderstand gegen Punktion: 62,9 Lippen / 83,2 Kicks (≥ 290 kN / ≥ 370 kN)
12. Bearing-Widerstand gegen Abschleppen: 31,5 / 41,6 (≥ 140 kN / ≥ 185 kN)
13. Widerstandsfähigkeit gegen Steigungspannungen: 11,2 Sprünge / 16,9 Sprünge (≥ 50 kN / ≥ 75 kN)
14. Verlängerung bei der Längsspannfestigkeitsprüfung: weniger als 6,0%

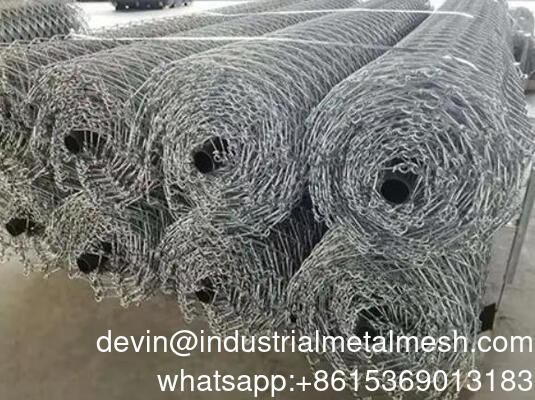

15. Die Abmessungen der Rollen: 15. Die Breite der Rollen: 3,5 Meter
16. Rolllänge: 30 Meter
17. Gesamtfläche pro Rolle: 105 m2
18. Gewicht pro Quadratfuß: 3,3 kg/m2
19. Gesamtgewicht pro Rolle: 377 kg

Vorteile von hochfesten Tecco-Maschen
Vor allem sind sie kostengünstig und erfordern eine minimale Wartung.Im Gegensatz zu anderen Schutzmaßnahmen gegen Felssturz wie Barrieren und ZäunenDabei müssen die Schutznetze nicht häufig ersetzt, repariert oder neu gestrichen werden, sondern können schnell installiert werden, so daß die Umgebung nicht gestört wird.
Auch das hochfeste hochfeste TECCO-Netz ist in einer Diamantstruktur gewebt und sehr bequem zu lagern.Es ist einfach und schnell zu entfalten und installieren, die hoch belastbare tecco-masch mit Hilfe der mechanisierten Technologie, was Ihnen bei dem Projekt viel Zeit spart.


Der korrekte Systeminstallationsprozess von hochspannungsfähigen TECCO-Maschen
Stufe I:Bereinigung der Steigung gemäß den Konstruktionsanforderungen
Stufe II: Ermittlung aller wichtigen Punkte auf einer Steigung (Nagelentfernung nach Konstruktionswert, Bohrpunkte usw.)
Stufe III: Bohrarbeiten und Nägelinstallation
Stufe IV: Auswahl der Ankerpunkte in Vertiefungen oder Schneiden und Vorbereiten von Fellen um die Nagelköpfe
Stufe V: Installation von Abwasseranlagen oder sonstigen erforderlichen Elementen
Stufe VI: Erosionsbekämpfungsmatte TECMAT®-Anlage für eine verstärkte Grünung, wenn Bodenmaterial wegspülen kann
Stufe VII: Entwälzungen und Befestigung von TECCO®-Maschen
Stufe VIII:Verbindung einzelner Maschenbleche mit Verbindungsklemmen
Stufe IX: Anbringung von Seilverankerungen mit flexiblem Kopf und Grenzseilen
Stufe X: Systemvorspannung nach dem Konstruktionswert mit Hilfe eines Drehmomentschlüssels
Stufe XI: Vergrünung der Steigung (Säen, Hydroseeding usw.)
