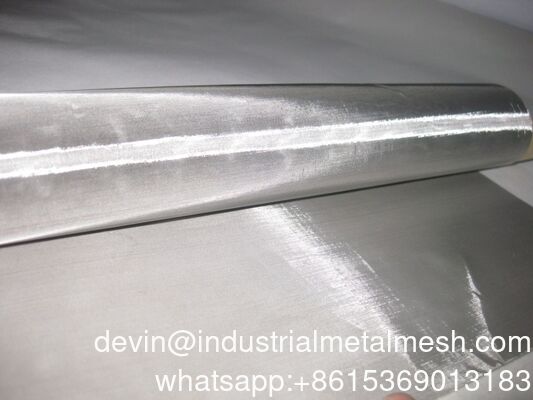

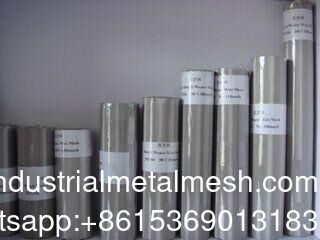

304 304L 316 316L Plain Weave Metal Filter Screen Square Edelstahl Gewebtes Drahtnetz für die Industrie Filtration und Bau

304 304L 316 316L Glattes Gewebe Metallfiltergewebe Quadratisches Edelstahl-Drahtgewebe für industrielle Filtration und Bauwesen

•

  Glattes / Köper-Quadrat-Gewebe
  Maschenweite	Draht-Ø		Breite der Öffnung		Öffnungsfläche
  	Zoll	mm	Zoll	mm	%
  1X1	0,157	4	0,84	21,4	71
  4X4	0,063	1,6	0,187	4,75	56
  8X8	0,043	1,1	0,08	2,08	42
  10X10	0,039	1	0,06	1,54	36
  12X12	0,023	0,584	0,06	1,52	51,8
  14X14	0,023	0,584	0,048	1,22	45,2
  16X16	0,018	0,457	0,0445	1,13	50,7
  18X18	0,017	0,432	0,0386	0,98	48,3
  20X20	0,016	0,406	0,034	0,86	46,2
  24X24	0,014	0,356	0,0277	0,7	44,2
  30X30	0,012	0,305	0,0213	0,54	40,8
  35X35	0,011	0,279	0,0176	0,45	37,9
  40X40	0,01	0,254	0,015	0,38	36
  50X50	0,008	0,203	0,012	0,31	36



  304 / 316 / 316L Edelstahlgewebe

  2205 / 2507 Duplex-Edelstahlgewebe

  304, 316 und 316L sind die am häufigsten verwendeten Güten für Drahtgewebe.
  Sie eignen sich für eine breite Palette von Maschenweiten - von groben Maschen #10-#80 für allgemeine Siebungen bis hin zu mittel-feinen Maschen #100-#300 für Flüssigkeitsfiltration und Partikelabscheidung.


  316 und 316L bieten eine verbesserte Korrosionsbeständigkeit und sind daher für die Lebensmittelverarbeitung, chemische Flüssigkeiten und Außenumgebungen bevorzugt.


  316L eignet sich besonders für feine Maschen in Präzisionsfiltern, dank seines geringen Kohlenstoffgehalts und seiner stabilen Drahtziehperformance.

  Duplex-Edelstähle kombinieren hohe mechanische Festigkeit mit ausgezeichneter Beständigkeit gegen Chloridkorrosion.


  Sie eignen sich gut für mittlere bis feine Maschenbereiche (typischerweise #40-#200), wo eine höhere Druckbeständigkeit erforderlich ist, wie z. B. bei der petrochemischen Filtration, Meerwassersystemen und Entsalzungsanlagen.


  Diese Güten behalten ihre strukturelle Stabilität, auch wenn das Gewebe unter kontinuierlichem Fluss oder Vibration steht.

  Güte	Cr (%)	Ni (%)	Mo (%)	C (%)	Mn (%)	Si (%)	N / Cu (%)
  304	18–20	8–10,5	—	≤0,07	≤2,0	≤1,0	—
  316	16–18	10–14	2–3	≤0,08	≤2,0	≤1,0	—
  316L	16–18	10–14	2–3	≤0,03	≤2,0	≤1,0	—
  2205	22–23	4,5–6,5	3–3,5	≤0,03	≤2,0	≤1,0	N 0,14–0,20
  2507	24–26	6–8	3–4	≤0,03	≤1,2	≤0,8	N 0,14–0,20
  430	16–18	≤0,5	—	≤0,12	≤1,0	≤1,0	—
  310S	24–26	19–22	—	≤0,08	≤2,0	≤1,5	—
  904L	19–23	23–28	4–5	≤0,02	≤2,0	≤1,0	Cu 1–2

  430 Edelstahl-Netzgewebe

  310S Edelstahlgewebe

  904L Edelstahl-Mikron-Gewebe

  430 Edelstahl ist eine ferritische, magnetische und kostengünstige Güte.


  Sie wird typischerweise in groben Maschenspezifikationen (#10–#50) für Partikelabscheidung, allgemeine Siebung, Schutzgitter und Lüftungspanel verwendet.


  Sie wird nicht für korrosive Umgebungen empfohlen, funktioniert aber gut in trockenen, Innen- oder mechanisch geschützten Anwendungen.

  310S wird aufgrund seiner ausgezeichneten Oxidationsbeständigkeit für Hochtemperaturumgebungen ausgewählt.


  Sie wird üblicherweise in groben bis mittleren Maschen (#10–#80) für Trocknungsschalen, Heizkammern, Öfen und Wärmeisolationsstrukturen geliefert.


  Wenn eine höhere Festigkeit bei hohen Temperaturen erforderlich ist, werden typischerweise dickere Drahtdurchmesser und geringere Maschenweiten spezifiziert.

  904L bietet überlegene Beständigkeit gegen starke Säuren und aggressive Chemikalien.


  Sie eignet sich für feine Filtrationsgewebe (#100–#250), die in der chemischen Verarbeitung, pharmazeutischen Ausrüstung und in Umgebungen eingesetzt werden, in denen Standard-Edelstähle keine langfristige Korrosionsstabilität aufrechterhalten können.

  Material: SUS302, 201, 304, 304L, 316, 316L, 310, 310S, etc.

  Verwendung:

  1. Verwendet zum Sieben und Filtern unter Säure- und Alkalibedingungen. In der Erdölindustrie als Schlammnetz, in der chemischen und chemischen Faserindustrie als Siebfilter, und in der Galvanik...
  2. Verwendet im Bergbau, in der Erdöl-, Chemie-, Lebensmittel-, Medizin-, Maschinenbau- und anderen Industrien...

  Merkmale:
  1. Einheitliche Maschenweite, gute Produktionswiederholbarkeit;
  2. Gute Beständigkeit gegen Säuren, Laugen und Korrosion;
  3. Hohe Festigkeit, Zugfestigkeit, Zähigkeit und Verschleißfestigkeit, lange Lebensdauer;
  4. Einheitliche Struktur, nicht gekräuselt, einfach zu bedienen, gleichmäßige Dicke, antistatisch;
  5. Hohe Temperaturoxidationsbeständigkeit, 304 Edelstahlgewebe nominale Toleranztemperatur von 800 Grad Celsius, 310S Edelstahlgewebe kann Temperaturen bis zu 1150 Grad Celsius standhalten
