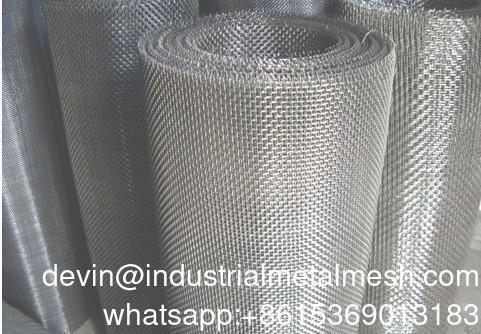

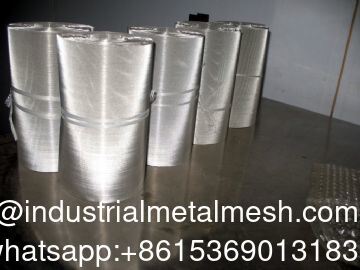

Verzinktes / Edelstahl-Drahtgewebe/Kohlenstoffstahlgewebe zum Filtern

Gitter / Edelstahl Drahtgewebe / Baustahlgewebe zum Filtern

•

  Einfaches / Köper-Quadrat-Webmuster
  Maschenzahl	Drahtdurchmesser		Öffnungsbreite		Öffnungsfläche
  	Zoll	mm	Zoll	mm	%
  1X1	0,157	4	0,84	21,4	71
  4X4	0,063	1,6	0,187	4,75	56
  8X8	0,043	1,1	0,08	2,08	42
  10X10	0,039	1	0,06	1,54	36
  12X12	0,023	0,584	0,06	1,52	51,8
  14X14	0,023	0,584	0,048	1,22	45,2
  16X16	0,018	0,457	0,0445	1,13	50,7
  18X18	0,017	0,432	0,0386	0,98	48,3
  20X20	0,016	0,406	0,034	0,86	46,2
  24X24	0,014	0,356	0,0277	0,7	44,2
  30X30	0,012	0,305	0,0213	0,54	40,8
  35X35	0,011	0,279	0,0176	0,45	37,9
  40X40	0,01	0,254	0,015	0,38	36
  50X50	0,008	0,203	0,012	0,31	36



  Farbklassifizierung	Stil
  5 Maschen, 4,7 mm Öffnung, 0,6 mm Drahtdurchmesser	1 Meter, 1,2 Meter, 1,5 Meter Breite Modell
  6 Maschen, 3,6 mm Öffnung, 0,7 mm Drahtdurchmesser	1 Meter, 1,2 Meter, 1,5 Meter Breite Modell
  8 Maschen, 2,9 mm Öffnung, 0,35 mm Drahtdurchmesser	1 Meter, 1,2 Meter, 1,5 Meter Breite Modell
  10 Maschen, Öffnung 2,3 mm, Drahtdurchmesser 0,3 mm	1 Meter, 1,2 Meter, 1,5 Meter Breite Modell
  12 Maschen, Öffnung 1,8 mm, Drahtdurchmesser 0,3 mm	1 Meter, 1,2 Meter, 1,5 Meter Breite Modell
  14 Maschen, Öffnung 1,6 mm, Drahtdurchmesser 0,27 mm	1 Meter, 1,2 Meter, 1,5 Meter Breite Modell
  16 Maschen, Öffnung 1,4 mm, Drahtdurchmesser 0,25 mm	1 Meter, 1,2 Meter, 1,5 Meter Breite Modell
  20 Maschen, Öffnung 1,1 mm, Drahtdurchmesser 0,21 mm	1 Meter, 1,2 Meter, 1,5 Meter Breite Modell
  24 Maschen, Öffnung 0,9 mm, Drahtdurchmesser 0,19 mm	1 Meter, 1,2 Meter, 1,5 Meter Breite Modell
  30 Maschen, Öffnung 0,7 mm, Drahtdurchmesser 0,15 mm	1 Meter, 1,2 Meter, 1,5 Meter Breite Modell
  40 Maschen, Öffnung 0,5 mm, Drahtdurchmesser 0,13 mm	1 Meter, 1,2 Meter, 1,5 Meter Breite Modell
  50 Maschen, Öffnung 0,4 mm, Drahtdurchmesser 0,12 mm	1 Meter, 1,2 Meter, 1,5 Meter Breite Modell
  60 Maschen, Öffnung 0,33 mm, Drahtdurchmesser 0,1 mm	1 Meter, 1,2 Meter, 1,5 Meter Breite Modell
  100 Maschen, Öffnung 0,18 mm, Drahtdurchmesser 0,08 mm	1 Meter, 1,2 Meter, 1,5 Meter Breite Modell
  150 Maschen, Öffnung 0,11 mm, Drahtdurchmesser 0,06 mm	1 Meter, 1,2 Meter, 1,5 Meter Breite Modell
  200 Maschen, Öffnung 0,08 mm, Drahtdurchmesser 0,05 mm	1 Meter, 1,2 Meter, 1,5 Meter Breite Modell
  250 Maschen, Öffnung 0,06 mm, Drahtdurchmesser 0,045 mm	1 Meter, 1,2 Meter, 1,5 Meter Breite Modell
  300 Maschen, Öffnung 0,05 mm, Drahtdurchmesser 0,04 mm	1 Meter, 1,2 Meter, 1,5 Meter Breite Modell
  350 Maschen, Öffnung 0,04 mm, Drahtdurchmesser 0,035 mm	1 Meter, 1,2 Meter, 1,5 Meter Breite Modell
  400 Maschen, Öffnung 0,03 mm, Drahtdurchmesser 0,03 mm	1 Meter, 1,2 Meter, 1,5 Meter Breite Modell



  304 / 316 / 316L Edelstahlgewebe

  2205 / 2507 Duplex-Edelstahlgewebe

  304, 316 und 316L sind die am häufigsten verwendeten Güten für gewebte Maschen.
  Sie eignen sich für eine breite Palette von Maschenweiten – von groben Maschen #10–#80, die für allgemeine Siebanwendungen verwendet werden, bis hin zu mittel-feinen Maschen #100–#300, die für Flüssigkeitsfiltration und Partikelabscheidung verwendet werden.


  316 und 316L bieten eine verbesserte Korrosionsbeständigkeit, was sie für die Lebensmittelverarbeitung, chemische Flüssigkeiten und Außenumgebungen bevorzugt macht.


  316L eignet sich besonders für feine Maschen, die in Präzisionsfiltern verwendet werden, dank seines geringen Kohlenstoffgehalts und seiner stabilen Drahtziehleistung.

  Duplex-Edelstähle kombinieren hohe mechanische Festigkeit mit ausgezeichneter Beständigkeit gegen Chloridkorrosion.


  Sie eignen sich gut für mittel- bis feine Maschenbereiche (typischerweise #40–#200), wo eine höhere Druckbeständigkeit erforderlich ist, wie z. B. bei der petrochemischen Filtration, Meerwassersystemen und Entsalzungsanlagen.


  Diese Güten behalten ihre strukturelle Stabilität, auch wenn das Gewebe unter kontinuierlichem Fluss oder Vibration steht.

  Güte	Cr (%)	Ni (%)	Mo (%)	C (%)	Mn (%)	Si (%)	N / Cu (%)
  304	18–20	8–10,5	—	≤0,07	≤2,0	≤1,0	—
  316	16–18	10–14	2–3	≤0,08	≤2,0	≤1,0	—
  316L	16–18	10–14	2–3	≤0,03	≤2,0	≤1,0	—
  2205	22–23	4,5–6,5	3–3,5	≤0,03	≤2,0	≤1,0	N 0,14–0,20
  2507	24–26	6–8	3–4	≤0,03	≤1,2	≤0,8	N 0,14–0,20
  430	16–18	≤0,5	—	≤0,12	≤1,0	≤1,0	—
  310S	24–26	19–22	—	≤0,08	≤2,0	≤1,5	—
  904L	19–23	23–28	4–5	≤0,02	≤2,0	≤1,0	Cu 1–2

  430 Edelstahl-Netzgewebe

  310S Edelstahlgewebe

  904L Edelstahl-Mikron-Gewebe

  430 Edelstahl ist eine ferritische, magnetische und kostengünstige Güte.


  Es wird typischerweise in groben Maschenspezifikationen (#10–#50) für Partikelabscheidung, allgemeine Siebung, Schutzgitter und Lüftungspanel verwendet.


  Es wird nicht für korrosive Umgebungen empfohlen, funktioniert aber gut in trockenen, Innen- oder mechanisch geschützten Anwendungen.

  310S wird aufgrund seiner ausgezeichneten Oxidationsbeständigkeit für Hochtemperaturumgebungen ausgewählt.


  Es wird üblicherweise in groben bis mittleren Maschen (#10–#80) für Trocknungsschalen, Heizkammern, Öfen und Wärmeisolationsstrukturen geliefert.


  Wenn eine höhere Festigkeit bei hohen Temperaturen erforderlich ist, werden typischerweise dickere Drahtdurchmesser und geringere Maschenzahlen spezifiziert.

  904L bietet überlegene Beständigkeit gegen starke Säuren und aggressive Chemikalien.


  Es eignet sich für feine Filtrationsgewebe (#100–#250), die in der chemischen Verarbeitung, pharmazeutischen Ausrüstung und in Umgebungen verwendet werden, in denen Standard-Edelstähle keine langfristige Korrosionsstabilität aufrechterhalten können.

  Material: SUS302, 201, 304, 304L, 316, 316L, 310, 310S, etc.

  Verwendung:

  1. Verwendet zum Sieben und Filtern unter Säure- und Alkalibedingungen. In der Erdölindustrie als Schlammnetz, in der chemischen und chemischen Faserindustrie als Siebfilter und in der Galvanik...
  2. Verwendet im Bergbau, in der Erdöl-, Chemie-, Lebensmittel-, Medizin-, Maschinenbau- und anderen Industrien...

  Eigenschaften:
  1. Einheitliche Masche, gute Produktionsreproduzierbarkeit;
  2. Gute Beständigkeit gegen Säuren, Laugen und Korrosion;
  3. Hohe Festigkeit, Zugfestigkeit, Zähigkeit und Verschleißfestigkeit, lange Lebensdauer;
  4. Einheitliche Struktur, nicht gekräuselt, einfach zu bedienen, gleichmäßige Dicke, antistatisch;
  5. Hohe Temperaturoxidationsbeständigkeit, 304 Edelstahl-Sieb Nenn-Toleranztemperatur von 800 Grad Celsius, 310S Edelstahl-Sieb kann Temperaturen bis zu 1150 Grad Celsius standhalten
