Produktdetails:
Zahlung und Versand AGB:
|
| Material: | Edelstahldraht, 316, 304, blanker Stahl verzinkt | Technik: | Geschweißtes Netz |
|---|---|---|---|
| Anwendung: | Bildschirm, Schutzgitter | Lochform: | Quadratisches Loch, rechteckiges Loch |
| Normales blattartiges: | BTO-22, BTO-30, CBT-60, CBT-65 | E-Mail: | devin@industrialmetalmesh.com |
| WhatsApp: | +8615369013183 | ||
| Hervorheben: | BTO-22 Concertina Razor Stacheldraht,Concertina-Rasierschnur für Sicherheitszäune,Razor Wire Coil auf dem nigerianischen Markt |
||
![]()
Konzertina Flachwickel-Rasierklingendrahtzaun Größen und Spezifikationen
| Flachwickel-Rasierklingendraht | |||
| Modell | BTO-30 | CBT-60 | CBT-65 |
| Muster | |||
| Dicke | 0,5 mm +/- 0,05 mm | 0,5 mm +/- 0,05 mm | 0,5 mm +/- 0,05 mm |
| Kerndrahtdurchmesser | 2,5 mm +/- 0,1 mm | 2,5 mm +/- 0,1 mm | 2,5 mm +/- 0,1 mm |
| Klingenlänge | 30 mm +/- 1 mm | 60 mm +/- 1 mm | 65 mm +/- 1 mm |
| Klingenbreite | 18 mm +/- 1 mm | 32 mm +/- 1 mm | 21 mm +/- 1 mm |
| Klingenabstand | 45 mm +/- 1 mm | 100 mm +/- 1 mm | 100 mm +/- 1 mm |
| Spulendurchmesser | 900/700/500/450 mm | 900/700/500/450 mm | 900/700/500/450 mm |
| Anzahl der Schlaufen | 34/41/53 | 34/41/53 | 34/41/53 |
| Abdecklänge | 8/10/13 m | 8/10/13 m | 8/10/13 m |
| Spulentyp | Einzel | Einzel | Einzel |
Diagramm des Konzertina Flachwickel-Rasierklingendrahtzauns
![]()
Spezifikation:
• Spulendurchmesser: 1100 mm ±20 mm;
• Arbeitsdurchmesser: ≥900 mm;
• 7 Verbindungsklammern/Punkte pro Spule;
• ≥100 Windungen;
• Hauptdraht: 2,80–3,00 mm;
• Empfohlene gestreckte Länge: 20 m;
• Maximale gestreckte Länge: 25 m;
• Spulengewicht: 30–35 kg;
• Rasierklingenstreifen: kohlenstoffverzinkter Stahl, EN 10346;
• Klingenstärke: 0,50–0,55 mm;
• Klingenlänge: 16–17 mm
• Rasierklingenstreifenbreite: ≥19 mm
• Mittelstreifenbreite: ≥7,5 mm
• Zahnteilung: ≤30 mm
• Verzinkung auf Rasierklingenstreifen: ≥140 g/m²
• Zugfestigkeit des Hauptdrahtes: ≥1600 N/mm²
• Verzinkung auf Hauptdraht: ≥140 g/m²
Verpackungen für Rasierklingendraht:
1. Wasserdichtes Papier und gewebter Beutel, dann mit Stahlband gebunden.
2. Karton (hauptsächlich für Konzertina-Draht aus Edelstahl).
3. Begaste Holzpalette.
4. Kundenspezifisch.
Produkt Spezifikation
| # | Parameter | Erforderlicher Wert |
| 1 | Spulendurchmesser (Transportposition), mm | 1050-1150 |
| 2 | Spulendurchmesser (entfaltet / Arbeitsposition), mm | 875-925 |
| 3 | Anzahl der Verbindungspunkte (Klammern) pro Schlaufe | Nicht weniger als 7 |
| 4 | Anzahl der Schlaufen pro Spule, Stk. | Nicht weniger als 90 |
| 5 | Kerndrahtdurchmesser (A), mm | 2,5-3,0 |
| 6 | Ausgezogene / gestreckte Länge einer Spule, m | 19,0-21,0 |
| 7 | Klingenform des Stachelstreifens | Aggressives Profil (um den Kerndraht gekrämmt) |
| 8 | Spulen-/Bobinengewicht, kg | Bis zu 35 |
| 9 | Rasierbandstärke (B), mm | 0,45-0,55 |
| 10 | Rasierklingenlänge (C), mm | 16,0-22,0 |
| 11 | Rasierbandbreite (D), mm | 14,0-17,0 |
| 12 | Rasierzahnteilung (E), mm | 30,0-40,0 |
| 13 | Maximaler Winkel des Rasierzahns, Grad. | Nicht mehr als 45 |
| 14 | Kerndrahtmaterial | Hochkohlenstoffstahl-Draht |
| 15 | Zugfestigkeit des Kerndrahtes, N/mm² (MPa) | Nicht weniger als 1510 |
| 16 | Masse der Verzinkung auf dem Kerndraht, g/m² | Nicht weniger als 80 |
| 17 | Rasierbandmaterial | Kohlenstoffverzinkter Stahlstreifen |
| 18 | Masse der Verzinkung auf dem Rasierband (beidseitig), g/m² | Nicht weniger als 140 |
| 19 | Verbindungsklammermaterial | Feuerverzinkter Stahl, Dicke ≥ 1,5 mm, Breite ≥ 10 mm |
| 20 | Masse der Verzinkung auf den Klammern, g/m² | Nicht weniger als 140 |
| 21 | Zugfestigkeit der Klammer bei Bruch (Öffnungskraft), N | Nicht weniger als 480 |

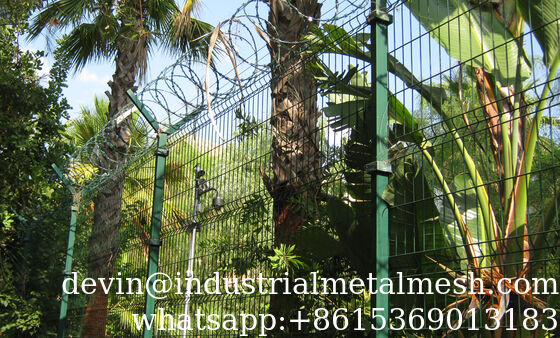

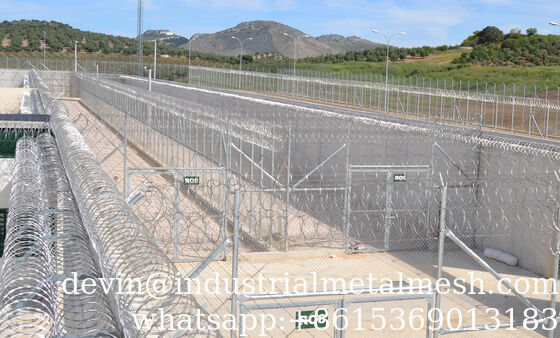

Anwendung von Konzertina Flachwickel-Rasierklingendrahtzaun
Einrichtungen
Industrie- und Baustellen
Laboratorien und Forschungseinrichtungen
Gefängnisse und Strafvollzugsanstalten wie Gefängniszaun
![]()
Anwendung von Konzertina-Rasierklingendraht
Rasierklingendraht wird häufig auf Flughäfen, in Gefängnissen, Regierungsgebäuden, Banken sowie an Wohnmauern, Privathäusern, Dorfmauern, Fenstern, Autobahnen, Eisenbahnen und Grenzzäunen eingesetzt.
Verpackung von Konzertina-Rasierklingendraht
Kompressionrollen, innen mit wasserdichtem Papier, außen mit gewebtem Beutel oder im Karton
![]()
![]()
Ansprechpartner: Mr. Devin Wang
Faxen: 86-318-7896133
