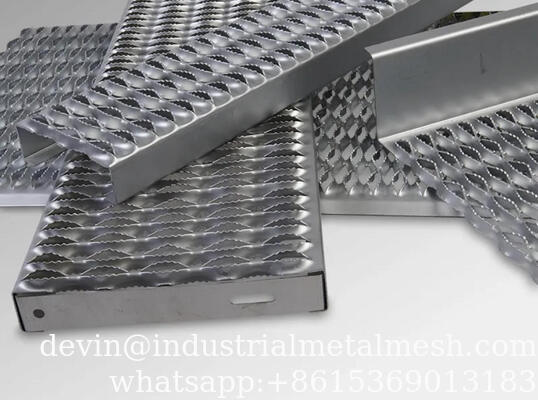

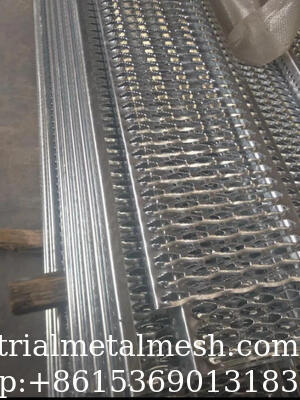

Hochlasttragendes perforiertes Aluminium-Grip-Strut-Gitter für Baustellen-Gehwegplatten
Das perforierte Grip-Strut-Gitter mit Krokodilmaul ist eine rutschfeste Metallplatte mit einer erhabenen zahnförmigen Lochstruktur aus Eisen-, Edelstahl- oder Aluminiumblech als Basismaterial durch CNC-Stanztechnologie. Sein Produktionsprozess umfasst Scheren, Stanzen und Aufwölben, Biegen und Schweißen usw.
Die Lochform umfasst Krokodilmaulform, Fischgrätenform und runde Form, und das gezahnte Kantendesign verbessert effektiv den Anti-Rutsch-Effekt.
Die Plattendicke kann im Bereich von 1-5 mm angepasst werden, und der Biege winkel wird je nach Installationsszenario angepasst. Gängige Kantenbehandlungsmethoden sind flache Kante und gebogene Kante.
Das Produkt zeichnet sich durch Rostbeständigkeit, Korrosionsbeständigkeit, Festigkeit und Haltbarkeit aus. Es wird häufig auf Außenplattformen von Industrieanlagen wie Kläranlagen und Kraftwerken sowie auf rutschfesten Pedalen für Fahrzeuge, Treppenstufen und anderen Szenarien eingesetzt.
Kundenspezifisches Design:
-
Alle Guorun-Sicherheitsgitter sind auch als flache Zuschnitte ohne gefaltete Kanten erhältlich.
-
In diesem Fall darf die maximale Prägefeldbreite bei Rautenformen nicht größer als 750 mm sein.
-
Aus fertigungstechnischen Gründen weisen diese flachen Zuschnitte eine leicht gekrümmte Oberfläche auf.
-
Gitter mit anderen Abmessungen (H/B/L) als die oben genannten können ebenfalls hergestellt werden.
-
Gitter mit unperforierten Kanten oder Oberflächen auf einer oder beiden Vorderseiten sind ebenfalls erhältlich.
-
Wir können auch mit ø 5-mm-Abflusslöchern geliefert werden.
-
Bitte kontaktieren Sie uns für weitere technische Fragen.
Materialien von Grip-Strut-Plankengittern, Treppenstufen
- Vorverzinkter Stahl (ASTM A-924-G90): 12 Gauge oder 14 Gauge.
- Warmgewalzter Stahl: 12 Gauge oder 14 Gauge.
- Aluminiumlegierung 5052H32: 0,080" Dicke oder 0,100" Dicke.
- Edelstahl Typ 304 oder Typ 316: 16 Gauge.
Allgemeine Spezifikation
| Materialgüte |
Vorverzinkter Stahl
Warmgewalzter gebeizter und geölter (HRPO) Stahl
Aluminiumlegierung 5052
Edelstahl 304, Edelstahl 316 |
| Materialstärke |
9 Gauge, 10 Gauge, 11 Gauge, 12 Gauge, 13 Gauge, |
| Verfügbare Muster |
Standard gezahnt, nicht gezahnt, Schwerlast |
| Breiten und Lochanzahl |
2 Rautenlöcher für 4-3/4" Breite
3 Rautenlöcher für 7" Breite
4 Rautenlöcher für 9-1/2" Breite
5 Rautenlöcher für 11-3/4" Breite
6 Rautenlöcher für 14-3/4" Breite
7 Rautenlöcher für 17" Breite
9 Rautenlöcher für 21-1/2" Breite
10 Rautenlöcher für 24" Breite |
| Kanaltiefe |
1-1/2, 2, 2-1/2, 3" oder kundenspezifisch |
| Kanallänge |
6', 8', 10', 12' oder kundenspezifisch |
| Tragfähigkeit |
Zur Überprüfung mit unserem Vertrieb oder unseren Ingenieuren für die Tragfähigkeitstabelle |
| Rutschfestigkeit |
entspricht den Standards der Federal Specification RR-G-1602D |
| 2 Rauten / 9-1/4" Breite |
| Rautenmuster |
Breite |
Kanaltiefe |
verzinkt |
Aluminium |
| 2 Rauten |
9-1/4" |
2" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (0,080"), 10 Ga. (0,100") |
| 9-1/4" |
2-1/2" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (0,080"), 10 Ga. (0,100") |
| 9-1/4" |
3" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (0,080"), 10 Ga. (0,100") |
| 9-1/4" |
4" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (0,080"), 10 Ga. (0,100") |
| 3 Rauten / 13-3/4" Breite |
| Rautenmuster |
Breite |
Kanaltiefe |
verzinkt |
Aluminium |
| 3 Rauten |
13-3/4" |
2" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (0,080"), 10 Ga. (0,100") |
| 13-3/4" |
2-1/2" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (0,080"), 10 Ga. (0,100") |
| 13-3/4" |
3" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (0,080"), 10 Ga. (0,100") |
| 13-3/4" |
4" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (0,080"), 10 Ga. (0,100") |
| 5 Rauten / 23-1/4" Breite |
| Rautenmuster |
Breite |
Kanaltiefe |
verzinkt |
Aluminium |
| 5 Rauten |
23-1/4" |
2" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (0,080"), 10 Ga. (0,100") |
| 23-1/4" |
2-1/2" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (0,080"), 10 Ga. (0,100") |
| 23-1/4" |
3" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (0,080"), 10 Ga. (0,100") |
| 23-1/4" |
4" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (0,080"), 10 Ga. (0,100") |
| 6 Rauten / 27-3/4" Breite |
| Rautenmuster |
Breite |
Kanaltiefe |
verzinkt |
Aluminium |
| 6 Rauten |
27-3/4" |
2" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (0,080"), 10 Ga. (0,100") |
| 27-3/4" |
2-1/2" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (0,080"), 10 Ga. (0,100") |
| 27-3/4" |
3" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (0,080"), 10 Ga. (0,100") |
| 27-3/4" |
4" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (0,080"), 10 Ga. (0,100") |
| 8 Rauten / 36" Breite |
| Rautenmuster |
Breite |
Kanaltiefe |
verzinkt |
Aluminium |
| 8 Rauten |
36" |
1-1/2" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (0,080"), 10 Ga. (0,100") |
| 36" |
2" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (0,080"), 10 Ga. (0,100") |
| 36" |
2-1/2" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (0,080"), 10 Ga. (0,100") |
| 36" |
3" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (0,080"), 10 Ga. (0,100") |
Anwendungen von Grip-Strut-Planken
Grip-Strut-Planken können je nach Arbeitsumgebung aus Eisenblech, Aluminiumblech oder Edelstahlblech usw. hergestellt werden. Wenn Eisenblech verwendet wird, kann die fertige Grip-Strut-Planke galvanisch verzinkt, feuerverzinkt oder spritzlackiert werden. Grip-Strut-Planken haben eine bessere Rutschfestigkeit und ein schönes Aussehen, daher werden sie häufig als Treppenstufen, Gehwege und Werkstattböden in Fabriken und Transporteinrichtungen usw. verwendet. Wenn Grip-Strut-Planken mit Schlamm, Eis, Schnee, Fett, öligen Böden oder Reinigungsmitteln bedeckt sind, können Grip-Strut-Planken die Sicherheit des Betriebspersonals wirksam gewährleisten.
Merkmale von Grtp Strut Gitter:
- Leichtes Metallgitter mit hoher Festigkeit, entwickelt für Sicherheit unter den Füßen.
- Die einzigartige einteilige rautenförmige Konstruktion bietet Rutschfestigkeit in alle Richtungen.
- Einfache Installation, schnell ohne Befestigungsmittel angebracht, bleibt dort, wo Sie es wollen
- Wirtschaftlich, lange Lebensdauer, geringer Wartungsaufwand auf Dach und Gehwegen
- Flexible Größen und Formen, innovatives Design passt sich leicht an, jede spezielle Anfertigung von Schneiden, Formen, Biegen und Schweißen wird unterstützt.
- Geeignet für alle Geh-/Arbeitsflächen, auf denen Schlamm, Eis, Schnee, Fett, Öl und Reinigungsmittel rutschige oder gefährliche Bedingungen verursachen
- Breite Anwendungen, häufig verwendet für Arbeitsplattformen, Industriefußböden, Laufstege, Balkone, Lagerbereiche, Gehwege und Treppenstufen
Vorteile von Grip-Strut-Gittern
Wirtschaftlich zu installieren Zusätzlich zu niedrigen Materialkosten und nominalen Montagekosten spart Grip-Strut-Sicherheitsgitter auch durch seine langlebigen, rostbeständigen Materialien und Oberflächen.
• Die standardmäßige werksseitig verzinkte Oberfläche widersteht Korrosion und sorgt für langlebige Oberflächen.
• Hochfeste Aluminium- und Typ 304- und 316L-Edelstähle sorgen für maximale Korrosionsbeständigkeit.
• Schwarzer, unlackierter Stahl erhältlich für Installationen, die nach der Fertigung eine feuerverzinkte Oberfläche erfordern.
• Diese leichten und dennoch robusten Paneele ermöglichen eine erhebliche Reduzierung des benötigten Baustahls.
Vielseitigkeit von Grip-Strut-Gittern
Erhältlich in einer Vielzahl von Standardbreiten und Kanalhöhen.
• Zahlreiche nicht standardmäßige Formen und Größen.
• Einteilige Konstruktion ohne Schweißnähte oder Nieten, die versagen könnten, minimiert den Bedarf an Werksfertigung.
• Spezielle Formen und Umformungen können an ungewöhnliche Anforderungen angepasst werden.
Sicherere, gezahnte Oberfläche von Grip-Strut-Gittern
• Greift die Sohlen in alle Richtungen sicher.
• Die rutschfeste Oberfläche ist ideal für Innen- und Außenbereiche, in denen Schlamm, Eis, Schnee, Öl und Reinigungsmittel gefährliche Gehbedingungen verursachen können.
• Die Öffnungen sind klein genug, um die meisten herunterfallenden Werkzeuge und andere gefährliche Gegenstände aufzufangen.
