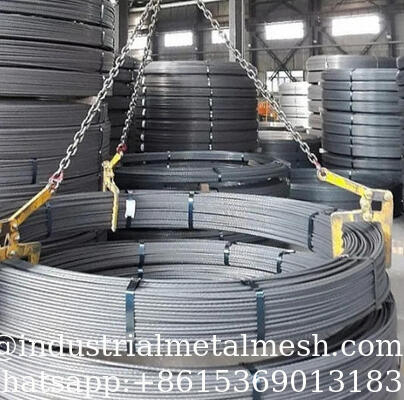

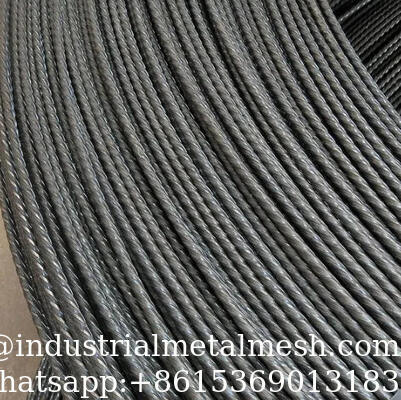

SG Marke 1860MPa PC-Draht Spannstahl Litze 7-Draht Spannbetonlitze Spannkabel 15,24MM Niedrige Relaxation 2,5 Hoch
Spannbetonstahl ist eine Art Stahl, der aus Kohlenstoffstahl gefertigt und in Spannbeton- oder Spannstahlkonstruktionen verwendet wird.
Kaltgezogener Spannbetonstahl wird aus hochwertigem hochkohlenstoffhaltigem Walzdraht nach Oberflächenbehandlung hergestellt. Der Kohlenstoffgehalt des Stahls liegt im Bereich von 0,6-0,9%. Vor dem Kaltziehen wird er gebeizt, phosphatiert oder anderweitig oberflächenbehandelt. Nach dem Kaltziehen wird die Querschnittsfläche im Allgemeinen um 50-85% reduziert und die Festigkeit durch das Prinzip der Kaltverfestigung erhöht.
Kaltgezogener Spannbetonstahl wird nach weiterer Stabilisierung zu Spannbetonstahl mit niedriger Relaxation, der Eigenschaften mit niedriger Relaxation aufweist und die Streckgrenze, Dehnung und Geradheit erheblich verbessert. Wenn er verzinkt ist, wird er zu verzinktem Spannbetonstahl; verzinkter Draht, der stabilisiert wurde, wird als verzinkter Spannbetonstahl mit niedriger Relaxation bezeichnet. Der Draht wird im Allgemeinen in Spulen geliefert; bei Verwendung in Eisenbahnschwellen kann er nach Bedarf auf Länge geschnitten und gebündelt werden.
Die hohe Festigkeit dieses Materials manifestiert sich hauptsächlich in axialer Richtung, mit deutlich geringerer radialer Festigkeit. Bei Erwärmung auf 400 Grad Celsius oder höher werden die Relaxations- und Festigkeitseigenschaften erheblich beeinträchtigt. Bei Verwendung von kaltgezogenem Spannbetonstahl in Rohrleitungen sollte seine Beständigkeit gegen Spannungsrisskorrosion sorgfältig geprüft werden. Bei Verwendung von verzinktem Stahl sollte man sich nicht vollständig auf seine Korrosionsbeständigkeit verlassen; das gesamte Kabelsystem sollte über andere Schutzmaßnahmen verfügen.
Kaltgezogener Spannbetonstahl wird im Allgemeinen in Rohrleitungen verwendet, insbesondere in solchen, die nach dem PCCP-Verfahren hergestellt werden. Spannbetonstahl mit niedriger Relaxation wird häufig in Eisenbahnschwellen und Spannbetonmasten verwendet und seltener in Bauteilen; er wird nicht mehr in Fertigträgern verwendet. Verzinkter Spannbetonstahl mit niedriger Relaxation wird häufig in den Kabeln von Schrägseilbrücken, Zugstäben von Stahlrohrbogenbrücken und bei der Herstellung von Spannkabeln für weitgespannte Strukturen verwendet. Nicht stabilisierter verzinkter Stahl wird im Allgemeinen in den Kabeln von Hängebrücken verwendet.
| GB |
ASTM |
JIS |
DIN |
NF |
BS |
OCT |
ISO |
Beschreibung |
| 65 |
1065 |
|
Ck67 |
XC65 |
060A67 |
65 |
Typ DC, SC |
Nach Durchmesser: 4mm, 4,8mm, 5,0mm, 5,1mm, 6,0mm, 6,25mm, 7,0mm, 7,8mm, 8,0mm, 9,0mm, 9,5mm, 10,0mm, 11mm, 12mm usw. |
| 70 |
1070 |
|
|
XC70 |
070A72 |
70 |
Typ DC, SC |
Nach Festigkeitsklasse: Spannbetonstahl mittlerer Festigkeit (800-1200MPa); Spannbetonstahl hoher Festigkeit (1470MPa, 1570MPa, 1670MPa, 1770MPa und 1860MPa usw.) |
| 85 |
1086 |
SUP3 |
Ck85 |
XC85 |
060A86 |
85 |
Typ DC, SC |
Nach Oberflächenbeschichtung kann Spannbetonstahl klassifiziert werden als: blanker Spannbetonstahl, epoxidharzbeschichteter Spannbetonstahl und verzinkter Spannbetonstahl. |
| 65Mn |
1066 |
|
|
|
080A67 |
65Γ |
|
Nach Oberflächenform kann Spannbetonstahl klassifiziert werden als: glatter Runddraht, spiralförmig gerippter oder helikal gerillter Spannbetonstahl |
| 55Si2Mn |
9255 |
|
54SiCr6 |
56Si7 |
Z51A58 |
55C2 |
56SiCr7 |
Nach Verarbeitungstechnologie kann Spannbetonstahl klassifiziert werden als: kaltgezogener Spannbetonstahl und Spannbetonstahl mit niedriger Relaxation. |
1. Technische Daten
7-Draht blanke Stahlseile für Spannbeton nach ASTM A 416
| Min. Bruchfestigkeit |
Nenn
Durchm.
|
Durchm.
Toleranz
|
Nenn
Stahl
Fläche
|
Nenn Gewicht |
Min.
Bruchlast
|
Min. Last
bei 1% Dehnung
|
Min. Dehnung
Lo≥610mm
|
0,7 G.U.T.S
1000h Nennrelaxation
|
| MPA |
mm |
mm |
Mm2 |
Kg/Km |
KN |
KN |
% |
% |
| 1860 |
9,53 |
+0,66,-0,15
|
54,84 |
432 |
102,3 |
92,1 |
≥3,5
|
≤2,5
|
| 11,11 |
74,19 |
582 |
137,9 |
124,1 |
| 12,70 |
98,7 |
775 |
183,7 |
165,3 |
| 15,24 |
140,0 |
1102 |
260,7 |
234,6 |
| 17,80 |
190,0 |
1492 |
353,0 |
318,0 |
| 2000 |
12,70 |
+0,66,-0,15 |
98,7 |
775 |
197,4 |
177,7 |
≥3,5 |
≤2,5 |
| 15,24 |
140,0 |
1102 |
280,0 |
252,0 |
7-Draht blanke Stahlseile für Spannbeton nach GB/T5224
| Min. Bruchfestigkeit |
Nenn
Durchm.
|
Durchm.
Toleranz
|
Nenn
Stahl
Fläche
|
Nenn Gewicht |
Min.
Bruchlast
|
Min. Last
bei 1% Dehnung
|
Min. Dehnung
Lo≥610mm
|
0,7 G.U.T.S
1000h Nennrelaxation
|
| MPA |
mm |
mm |
Mm2 |
Kg/Km |
KN |
KN |
% |
% |
| 1860 |
9,50 |
+0,30,-0,15 |
54,8 |
432 |
102 |
86,6 |
≥3,5
|
≤2,5
|
| |
11,10 |
74,2 |
580 |
138 |
117 |
| |
12,70 |
+0,40,-0,20
|
98,7 |
775 |
184 |
156 |
| |
15,20 |
140 |
1101 |
259 |
220 |
| |
15,70 |
150 |
1178 |
279 |
251 |
| |
17,80 |
191 |
1500 |
353 |
318 |
| 1960 |
12,70 |
+0,40,-0,20 |
98,7 |
775 |
193 |
174 |
≥3,5 |
≤2,5 |
| |
15,20 |
140 |
1101 |
274 |
247 |
2. Unsere Hauptprodukte
1. EN10138 PC-Stahlseile für Brücken auf Eisenbahnen
2. BS5896 Spannbeton-PC-Stahlseile (12,7mm)
3. PC-Drahtseile für Spannbeton (15,2mm)
4. Spannbeton-PC-Drahtseile (15,24mm)
5. PC-Stahlseile mit niedriger Relaxation für den Bau (15,2mm)
6. Spannbetonseile für den Bau 12,7mm
7. Spannbetonseile für Fels-Boden-Verankerung (0,5 Zoll)
8. Spannbetonseile für den Bau
9. Hochfeste PC-Stahlseile (15,24mm)
10. Hochfeste PC-Stahlseile (12,7mm)
11. 7-adrige PC-Stahlseile für Brücken
12. ASTM A 421 Spannbeton-Stahldraht 5,0mm
13. 7-adrige 82B-Stahlseile 12,7mm Spannbeton-Stahlseile
14. Spannbeton-Stahldrahtseile
15. PC-Seile für Stahlbetonbau
16. Spannbetonseile mit niedriger Relaxation
17. PC-Seile für Baumaterialien
18. ASTM A 416 Spannbeton-Drahtseile
19. PC-Kabel für den Bau (15,24mm)
20. 12,7mm Spannbeton-PC-Kabel für Brücken
21. 7-adrige Spannbetonseile - Sieben Drähte 12,7mm
22. ASTM A 416 PC-Stahlseile für weitgespannte Brücken
23. Stahldrahtseile für Fels-Boden-Verankerungsprojekte
24. 7-adrige PC-Stahlseile für die Autobahn
25. Spannbeton 7-adrige Seile 15,7mm für Bau/Brücken/Autobahnbau
26. Spannbeton 7-adrige Seile 15,7mm BS5896
27. PC-Stahlkabel Drahtgüte 270KSI
28. Brückenmaterial PC-Stahlseile 15,2mm/0,6 Zoll
29. 15,2mm Spannbeton-Stahlkabel für den Hochbau
30. 15,2mm Spannbeton-Stahldraht mit niedriger Relaxation
31. ASTM A 416 15,2mm PC-Seile für Eisenbahnschwellen 1860Mpa
32. ASTM A 416 12,7mm PC-Seile für Eisenbahnschwellen 1860Mpa
33. 0,5 Zoll 12,7mm PC-Seile 7-adrig für Autobahn/Brückenbau
34. Überkran-Träger verwendet 0,5 Zoll 12,7mm PC-Seile
3. Struktur von PC-Seildrähten
7-adrig, 12-adrig, 17-adrig, 19-adrig und mehr
